與前幾代電信標準不同，5G NR毫米波技術使用了動態可轉向波束，通過將盡可能多的信號能量直接對準設備來最大程度提升連接質量。這些可轉向波束由相控陣天線以及它們的相關電子元件生成，而這些天線和電子元件需要通過OTA測試在眾多配置下得到校準和測量，以確保它們的連接得到優化。

來自稜研科技股份有限公司（TMYTEK）為5G NR毫米波天線設計人員和協議/算法開發人員打造的研發工具BBox就有這個測試需要。一起來看看他們通過MVG StarLab50 GHz對BBox進行毫米波傳導和OTA測試的案例分享。

測量工作在MVG巴黎研發基地進行，通過一系列測量獲得了一個5G NR 毫米波相控陣天線在預定義配置下的輻射方向圖。DUT（被測設備）是TMYTEK 的一個 “BBox Lite”型號，它包含一個運行于28 GHz 頻帶的4信道前端系統，其中包括多個移相器、放大器 (Tx/Rx) 和一個4x1貼片天線。

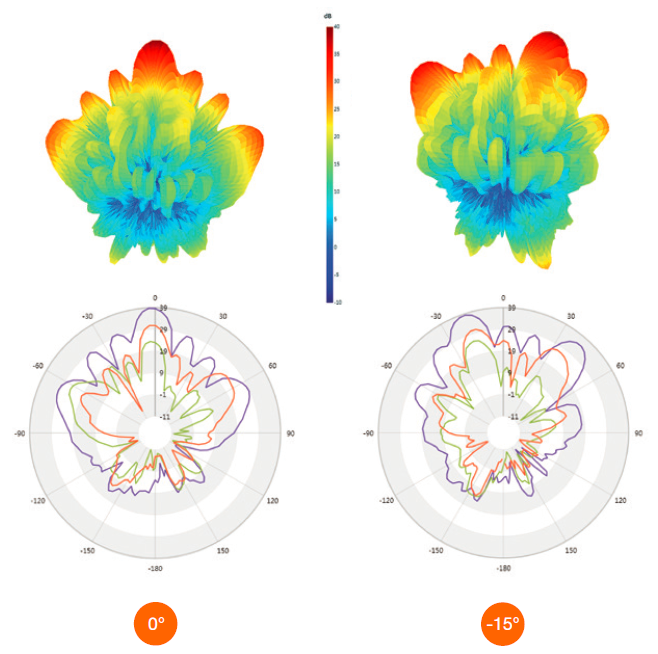

BBox的波束成形能力通過不同預設值 (0°/ ±10° / ± 15°/ ± 25°) 下的輻射方向圖測量得到了驗證。其指向和增益通過使用MVG WaveStudio軟件平臺得到了處理，而且結果確認了BBox的性能。
