為了滿足電磁兼容性(EMC)復雜且多樣化的標準要求，大多數的設備制造商和測試實驗室正面臨選擇測試認證系統的挑戰以及龐大的投資壓力。羅德與施瓦茨(R&S)提供一套從先期認證測試接收機到全套EMC認證測試系統的完整解決方案，可滿足汽車、軍事、通信、商用與醫療等領域客戶及其不同的預算需求。

隨著電子產品的整合度越來越高，電磁干擾(EMI)的問題也越來越受到重視。市面上的每一種電子與電氣設備都必須符合EMC標準——規定電磁干擾(EMI)的最大值以及電磁抗干擾(EMS)的最小值。一般來說，產品的EMC測試與認證可分為先期測試(pre-test)、先期兼容性認證(pre-compliance)以及兼容性認證(compliance)三個階段。產品認證由于涉及嚴格的測試項目、測試儀器與配件以及環境配置等要求，大多數的設備制造商通常無法投入足夠龐大的資源打造一套符合所有條件的EMC測試系統或?qū)嶒?yàn)室，因此多半都在設計完成后由測試部門進行先期認證，最后再交由第三方測試實驗室進行認證。

因此，選擇一款能夠在產品設計與開發階段預先進行EMC問題除錯以及先期兼容性認證的完整測試解決方案格外重要。R&S策略項目業務部項目經理李志彬強調，“工程師們必須很早就開始考慮這個問題，而且對影響電源轉換的EMI有相當清楚的認識，否則一旦在產品認證時才發現問題，就得付出重新設計、測試認證以及曠日費時的沉重代價。”再者，隨著現代通信系統導入復雜的高速總線，導致間歇性的EMI問題出現，傳統的EMI測試接收機已無法提供足夠的診斷與采集能力。

為此，R&S提供完全兼容于軍事與商用標準的診斷測試系統，以及針對產品在不同階段的測試設備與附件——針對現場測試、軟硬件整合、系統除錯與校正的EMC解決方案，為組件、模塊和設備制造商提供依據企業內部或商用/軍用標準進行的輻射EMI測試，讓研發人員可在產品設計與研發的初期，提前采取相應的措施，以避免日后重復進行認證測試。

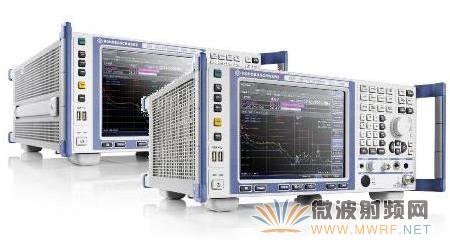

R&S新一代EMI測試接收機ESR/ESRP系列

R&S新一代EMI測試接收機ESR完全符合甚至超越CISPR、EN、MIL-STD與FCC等規格的要求，適用于測試認證實驗室、設備制造商以及軍事/監管機關。ESRP測試接收機與頻譜分析儀可為準備進行最后認證的產品設計者與實驗室，先行在設計時間進行除錯以及測試EMS的能力。頻譜分析儀則在產品開發過程中用于診斷，以及進行符合CISPR 16-1-1第3版要求20Hz RF的測試認證。

可提供全面測試功能的R&S ESR EMI測試接收機采用寬帶架構設計，符合CISPR 16-1-1 Ed. 3.1 Amend. 1標準，符合從RFI放射到商用EMC標準的干擾測試要求。特別是針對車規的特殊時間要求，李志彬強調，“ESR采用以FFT為基礎的時域掃描(TD-Scan)速度可提供較傳統機型更快6,000倍的測量速度，使以往耗費數小時的測量作業縮短至僅需數秒鐘即可完成，大幅節省時間。”

R&S ESR EMI測試接收機具備直覺友善的觸控式作業接口，提供時頻圖顯示、實時頻譜分析及IF分析等測試與干擾查測工具，頻率范圍由10Hz至3GHz或7GHz兩個型號，滿足所有商用EMC認證的使用者需求；此外，R&S新增的ESR26與ESR-B29選項還可達到26.5GHz的頻率范圍，提供完全兼容的測試作業。

R&S ESRP EMI測試接收機則可在產品的研發階段提供故障診斷測試、快速偵測與協助消除EMC問題，并在最終認證檢查之前先進行先期認證測試，以及提供完整的頻譜分析功能。ESRP EMI檢測頻覆蓋10Hz-7GHz，提供傳統的步進掃描模式以及基于FFT的時域掃描功能，可大幅提升測試速度，且符合CISPR 16-1-1的EMC測量標準；在時域掃描模式下，使用ESRP根據CISPR band B以準峰值檢測器執行傳導干擾測試，比使用傳統測試方法的測量時間縮短千分之一。

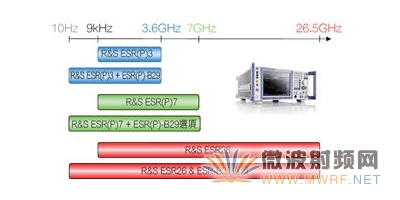

R&S ESR(P) EMI測試接收機系列涵蓋從10Hz至26.5GHz的廣泛頻率范圍。

R&S系統及認證測試測量項目業務經理劉騏維解釋，先期認證(ESRP)以及認證級(ESR)的接收機定位不同，也有別于采用頻譜分析儀與示波器進行的先期認證作業。ESRP先期認證接收機的特點在于它具有預選器，對于脈沖干擾重復頻率在10Hz以上的信號測試，其結果與認證級接收機一致。

劉騏維表示，“ESRP可說是以中階測試接收機提供了高階設備的先期測試能力，測試的結果也99%符合測試實驗室的數據，”有鑒于復雜的干擾類型無法完全掌握，因此仍必須進行完整的認證測試。

“EMC技術可說是R&S的主要核心競爭力之一，二十多年來持續占據市場主導地位，在全球也已累積超過千套的EMC系統。相較于其他競爭方案，R&S的優勢在于提供了完整的解決方案，從來源、接收機、天線以及配件與軟件，而且全部都是自行打造的，”李志彬強調，尤其是ESR/ESRP EMI測試接收機的多樣化功能、先期認證測試、高精度以及快速的自動測量模式，使其成為EMC測試的理想選擇。
