· 插入損耗低，衰減高，群延遲低，適用于28 GHz頻段
· 微型尺寸：2.5 x 2.0 x 0.9毫米

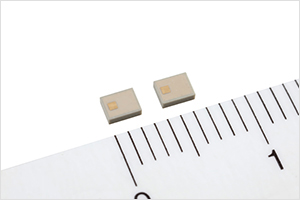

TDK公司推出了全球首個* 5G移動通信網絡28 GHz頻段用積層帶通濾波器，進一步豐富了公司高頻積層產品陣容。這個新的高頻元件基于TDK的低溫共燒陶瓷（LTCC）材料和精密積層技術，插入損耗低至1分貝，衰減高達30 分貝，低群延遲只有0.25 毫微秒。由于采用先進的端子設計，該新元件能夠可靠地將頻率波動抑制在毫米波段內。新的MMC系列尺寸僅為2.5 x 2.0 x 0.9 mm，因此是一款十分適用于高頻的帶通濾波器，而且還能去除5G基站等移動通信設備中RF收發器電路雜散信號。公司現在提供客戶特定元件樣品，且MMC系列已計劃量產。

展望未來，TDK將進一步拓展濾波器產品陣容，支持不斷增加的毫米級波段，提供可滿足無線通信設備的電路應用需求的積層帶通濾波器。

* 來源：TDK市場調研（2019年11月）

主要應用

· 5G基站等移動通信設備中的RF 收發器電路

主要特點及優勢

· 可用于28GHz 5G NR（新無線電）頻段
· 插入損耗低至1，衰減高達30 分貝，低時延性能
· 微型尺寸：2.5 x 2.0 x 0.9毫米
· 先進的端子設計，能夠可靠地將頻率波動抑制在毫米波段內
· 優秀的帶通性能

主要數據

類型	尺寸[毫米]	插入損耗 [分貝]	衰減[分貝]		群延遲 [毫微秒]
		27.5-29.5 GHz	22.1-24.68 GHz	32.3-34.9 GHz
MMCB2528G5T -0001A3	2.5 x 2.0 x 0.9	1	30	25	0.25
