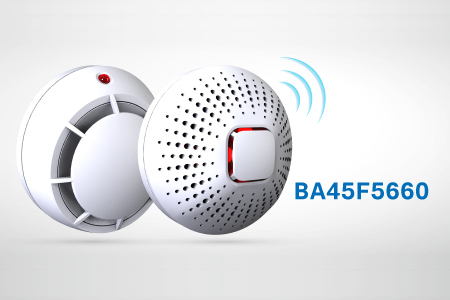

Holtek新推出集成感煙偵測AFE、LED定電流驅動、溫度Sensor與低功耗Sub-1GHz RF收發器的感煙探測器專用Flash MCU BA45F5660。適合應用在需RF聯網感煙探測產品，如協同報警感煙探測器、RF通信感煙偵測報警器。

BA45F5660具備16K×16 Flash ROM、2048×8 RAM、256×8 EEPROM、多通道12-bit ADC、16-bit Voice DAC、多功能Timer Module、2組UART及1組SPI/I2C通信接口。內置的感煙偵測AFE整合Photodiode所需的濾波及放大電路，除Photodiode外無需任何外部元件。LED定電流驅動電路，可提供兩組最大360mA及205mA輸出電流，電流可以多段調整。內建溫度Sensor，可依環境溫度調整產品的靈敏度。

在RF部分適用在Sub-1GHz以下免執照的ISM Band應用(315/433/470/868/915MHz)，IC整合高功率PA、GFSK頻率合成器及數字解調功能，精簡外圍電路，射頻特性符合ETSI/FCC規范，可程序設定發射功率，最高達+13dBm，高接收靈敏度-117dBm@2Kbps，超低接收功耗4.2mA@433MHz，最高傳輸速率達250Kbps。

BA45F5660提供48LQFP-EP封裝，相較于之前推出的BA45F5640，BA45F5650除了核心感煙偵測及RF電路相同之外，更加大Flash ROM、RAM的存儲器空間，可以符合功能更多樣的RF聯網感煙探測產品需求。

Sub-1GHz RF 收發器感煙探測器Flash 單片機

BA45F5660 是一款A(yù)/D 型具有8 位高性能精簡指令集的Flash 單片機，專門為感煙探測器產品而設計。

在存儲器特性方面，F(xiàn)lash 存儲器可多次編程的特性給用戶提供了極大的方便。

此外還包含了一個RAM 數據存儲器和一個可用于存儲序號、校準數據等非易失性數據的True EEPROM 存儲器。

在模擬特性方面，該單片機包含一個帶溫度傳感器的多通道A/D 轉換器、兩個比較器、三個運算放大器和四個D/A 轉換器。在內部定時器方面，帶有多個使用靈活的定時器模塊，可提供定時功能、脈沖產生功能及PWM 產生功能。內建完整的SPI、I²C 和UART 接口，為設計者提供了一個易與外部硬件通信的方法。內部看門狗定時器、低電壓復位和低電壓檢測等內部保護特性，外加優秀的抗干擾和ESD 保護性能，確保單片機在惡劣的電磁干擾環境下可靠地運行。

該單片機提供內部高速和低速振蕩器功能選項，可靈活應用于不同程序。其在不同工作模式之間動態切換的能力，為用戶提供了一個優化單片機操作和減少功耗的手段。

內置RF 模塊為高性能、低成本FSK/GFSK 收發器，可用于315MHz、433MHz、470MHz、868MHz 和915MHz 頻段的無線應用。該模塊內置一個高度集成的sub-1GHz 收發器和一個基帶調制解調器，可編程數據速率范圍是2Kbps~250Kbps。數據處理特性包括64 字節TX/RXFIFO 和數據包處理如CRC生成、正向糾錯、數據白化和曼徹斯特編碼。

內置RF 模塊針對低功耗應用優化性能。在433MHz 頻段，其RX 模式工作電流為4.2mA，提供+10dBm TX 輸出功率時的電流損耗為22mA。低功耗低中頻接收器可在433/868MHz 頻段數據速率為2Kbps 時實現-119dBm 的靈敏度。完全內置的小數N 分頻合成器所支持的頻率范圍寬，分辨精度高。RF 模塊內部還內置有回路濾波器和晶振負載電容，減少外部元器件需求。

該單片機包含了可編程I/O 口源電流用于LED 應用。外加I/O 使用靈活、時基功能和灌電流發生器等其它特性，使該單片機可以廣泛應用于IoT ( 智能社區)和安防( 感煙探測器) 應用產品中。
