近日，中國科學(xué)院高能物理研究所研制的多個1.3GHz超導(dǎo)腔取得最高45.6MV/m、平均43MV/m的高加速梯度，標(biāo)志著我國超導(dǎo)腔研發(fā)、制造和后處理工藝及配套設(shè)施研究取得重要進(jìn)展。

由高能所團(tuán)隊(duì)研制完成的六只細(xì)晶粒純鈮1.3GHz單cell超導(dǎo)腔，2K垂直測試加速梯度均達(dá)到或超過了40MV/m。其中，S004腔最高加速梯度45.6MV/m，已接近TESLA型純鈮腔的理論極限；且S018腔在43MV/m梯度下的品質(zhì)因數(shù)Q0達(dá)到國際領(lǐng)先的1.3×10¹⁰水平。

高性能1.3GHz超導(dǎo)腔研究取得的進(jìn)展是射頻超導(dǎo)與低溫研究中心在高性能超導(dǎo)腔研發(fā)、加工、焊接、表面處理（深度電拋光、特殊低溫烘烤工藝）、低溫測試和缺陷診斷（高分辨率光學(xué)檢查及失超位置探測）等方面長期一步步地探索和優(yōu)化的結(jié)果，為下一步高梯度和高品質(zhì)因數(shù)1.3GHz 9-cell超導(dǎo)腔及其它頻段高性能超導(dǎo)腔的研制奠定了穩(wěn)固而極為重要的基礎(chǔ)。

1.3GHz超導(dǎo)腔是上海硬X射線自由電子激光裝置（SHINE）、環(huán)形正負(fù)電子對撞機(jī)（CEPC）和國際直線對撞機(jī)（ILC）等超導(dǎo)加速器的核心技術(shù)。此外，首批四只1.3GHz9-cell帶液氦槽超導(dǎo)腔主要性能已達(dá)到了上海硬X射線自由電子激光裝置項(xiàng)目（SHINE）的第一階段目標(biāo)要求，并成為該項(xiàng)目首批交付的超導(dǎo)腔。1.3GHz9-cell帶液氦槽超導(dǎo)腔是由高能所射頻超導(dǎo)與低溫研究中心（包括北京高能銳新科技有限責(zé)任公司）研制。

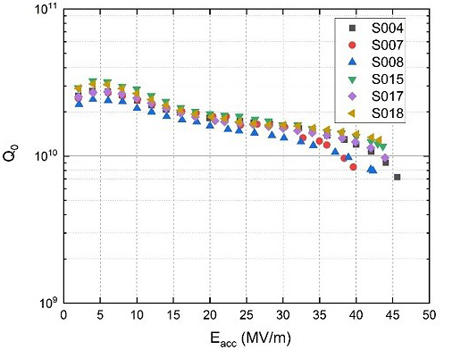

1.3 GHz 單cell超導(dǎo)腔垂直測試結(jié)果
