身居城市市區或郊區喜歡收聽短波的朋友們可能有同感，即：無論使用長線天線或拉桿天線，5MHz以下頻段干擾嚴重，電臺難以收聽。這種電場雜波對低頻短波干擾的程度比中波更為嚴重。為了改善該波段的收聽質量，在查閱大量中外文資料的基礎上，確定試制短波環形天線（國外稱之為magnetic loop)。

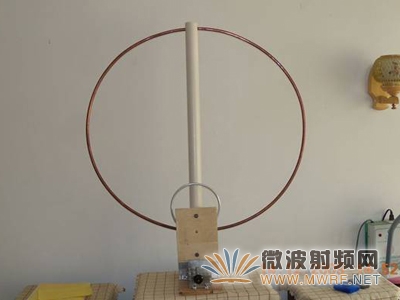

成品如圖1。

圖1

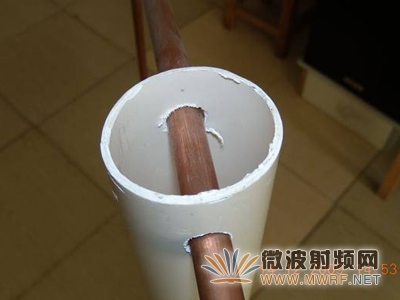

國外資料推薦使用直徑10mm紫銅管彎成直徑為85-90cm環形作為初級線圈，考慮到重量，操作方便等因素，從銅鋁材商店購進直徑為13mm的紫銅管2.8m，彎成直徑為87cm的銅環。同時，采用1m的50塑料管支撐銅環。這是銅環上部的固定點（圖2）

圖2

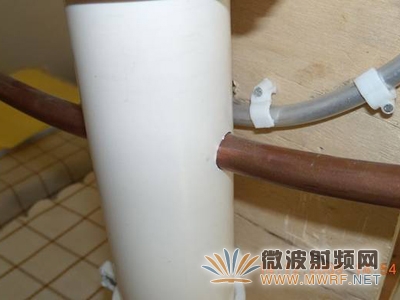

銅環下部的固定點（圖3）。這里要注意的是要在銅管的兩端鉆好小洞，小洞可以擰上螺絲并可固定小焊片。銅環兩端固定完畢后，固定好焊接好引線的焊片，并將引線引出塑料管。

圖3

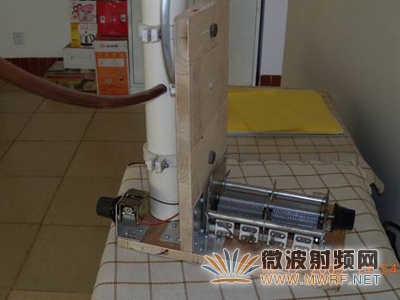

制作一個木板支架（圖4），注意要非常牢靠。

圖4
