天線尺寸與頻率

一般設計天線的尺寸與天線工作頻率的關系為：天線長度=C/(2f)

其中C表示光速，f表示天線的工作頻率。

天線工作頻率指天線的共振頻率，或中心頻率。每個天線都有一定的頻率范圍，稱為帶寬，在這個范圍內，天線阻抗最小，效率最高，這個范圍的中間最佳點即中心頻率，駐波比最小，功耗最小，信號最強。

“天線的最佳長度與波長的關系是固定的”

拋物面天線

拋物面天線從結構上，由照射器和反射面構成。

照射器由一些弱方向性天線擔當，比如短電對稱振子天線、喇叭天線。作用：把高頻電流轉換為電磁波并投射到拋物面上。

反射面一般由導電性能好的鋁合金板構成，厚度為1.5-3mm，或者用玻璃鋼構成主拋物面，其內粘貼金屬網。

拋物面天線半功率波瓣寬度的確定

照射器方向圖主瓣越寬，口面面積越小。

公式1：天線波寬公式

?k為參數，取值范圍在（65-80）.最佳照射情況下k=70。

公式2：天線增益公式

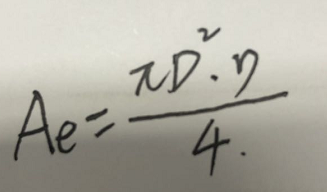

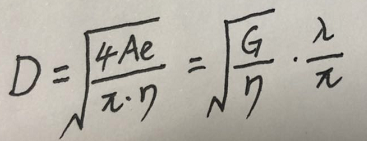

?公式3：天線口徑尺寸與面積公式

?綜合兩個公式，得結論：

當波長確定后，由公式2，有效面積越大，增益越大。由公式1，口徑越大（即有效面積越大，由公式3），波束越窄。

因此，在波長確定情況下，我們由需要的增益推算得到需要的口徑（根據公式2、3），此時波束寬度即可由公式1確定。

舉例計算，取L頻段1670MHz，可知波長為（c/1670MHz）=0.03227m。波長確定！

由公式2，得到欲達到14dBi的增益，有效面積應該為0.065平方米。

由公式3，已知天線效率為0.5時，求得口徑為0.405m。

由公式1，已知參數k為70，將口徑、波長代入，求得天線功率波瓣寬度（二倍的θ）為31.027度。

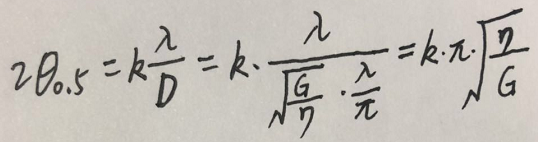

更進一步，將公式123聯立，發現波束寬度唯一由增益確定！如下：

?因此：若人為將口徑增大，就能將波束寬度減小，但同時必然引起G的增大，最終印證了上面公式：增益和波束寬度成反比。

————————————————
