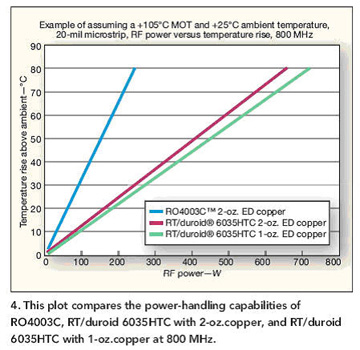

圖4：這張圖對采用2盎司銅的RO4003C、RT/duroid 6035HTC和 采用1盎司銅的RT/duroid 6035HTC工作在800MHz時的功率處理能力進行了比較

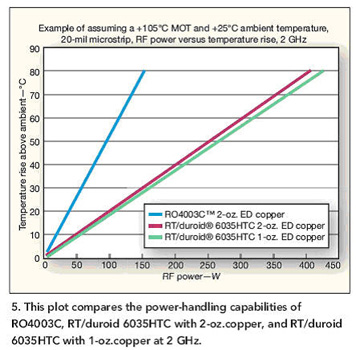

圖5：這張圖對采用2盎司銅的RO4003C、RT/duroid 6035HTC和 采用1盎司銅的RT/duroid 6035HTC工作在2GHz時的功率處理能力進行了比較。

上述這些測試表明，所有PCB材料在處理高射頻功率電平時都會發(fā)生溫升。但不同材料、甚至不同的覆銅層都會影響電路的功率處理能力。如果為了確保PCB層壓板和高頻設計具有較長的工作壽命而考慮保守的MOT參數(shù)，那么在材料選擇時，應該把低損耗、高熱導率和穩(wěn)定的機械溫度特性考慮在內。
