2.4.1、電感的等效電路

不難想象，導線的本身存在一定的電阻，相鄰量個線圈之前存在一定的電容，于是，我們得到如圖2-5所示的電感的等效電路。其中Rs為導線存在的電阻，L為電感自身的感值，C是等效電容。電感的電感量－頻率曲線與電阻的阻抗－頻率曲線頗有些相似，這與它們具有類似的等效電路有直接關系。讀者可自行分析電感的頻率特性曲線。

圖2-5 電感的等效電路

2.4.2、電感的Q值

電感的感抗與串聯電阻Rs的比值稱為電感的Q值，即Q=X/Rs與電容類似，Q值越大，則電感的質量越好。如果電感是一個理想電感，那么Q值應該是無限大，但是實際中不存在理想的電感，所以Q值無限大的電感是不存在的。

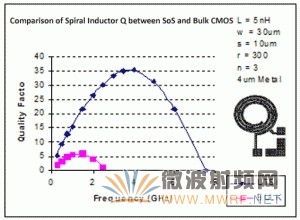

在低頻情況下，電感的Q值非常大，因?yàn)檫@個時候Rs只是導線的直流電阻，這是一個很小的值。當頻率升高時，電感的感抗X會變大，所以電感的Q值會隨著頻率的提高而增大（這個時候趨膚效應還不明顯）；但是，當頻率提高到一定的程度的時候，趨膚效應就不可忽視了，這時串聯電阻Rs會隨著頻率的提高而變大，同時串聯電容C也開始發揮作用，從而導致Q值隨著頻率的提高而降低。圖2-6給出了某公司的一款電感的Q值與頻率的關系。

圖2-6 某公司的電感的Q值與頻率變化關系曲線

為了盡量增大電感的Q值，在制作電感時，我們通常可以采用以下的幾種方法：

使用直徑較大的導線，可以降低電感的直流阻抗；
將電感的線圈拉開，可以降低線圈之間的分布電容；
增大電感的磁導系數，這通常用磁芯來實現，如鐵氧體磁芯。
其實，電感的手工制作，是射頻工程師的必修課，但是這部分內容比較復雜，本文暫不進行討論，感興趣的讀者可以查閱相關文獻。

3、RF Debug經驗分享

3.1、某無線AP 2.4GHz Chain0 無輸出功率

在一次對某無線AP（雙頻大功率11n無線AP）的測試過程中，突然聽到一聲清脆悅耳的破裂聲，隨后看到一縷青煙緩緩的從板子上升起（可惜沒看清具體是哪個位置），周圍便迅速充滿了令人不爽的焦臭味，VSA（Vector Signal Analyzer，矢量信號分析儀）上的功率也跌落至0dBm以下。稍微有點經驗的人都可以得出一個結論：“有東西燒掉了”。

沒有輸出功率，可想而知，一定是Tx回路的某個器件損壞了，但是究竟是哪個呢？

首先采用目測法（所謂目測法就是直接用眼睛觀察元器件的外觀，查看是否有破裂或者燒焦的痕跡），結果沒看出來。

然后采用“點測法”，這時候你可能會問：“什么是點測法呢？”點測法就是用探針或探棒直接檢測待測點的信號狀態，常用于時域信號檢測，如示波器，但是由于Wi-Fi產品的工作頻率較高，一般會通過頻域進行信號檢測，也很少使用點測法進行檢測。

實踐證明，點測法是一種確定RF問題所在的快速有效的手段。

說起點測法，不得不說說簡易探針的制作。取一條SMA Cable（如圖3-1所示），將其一端的SMA連接器去掉（不可以將兩端的都去掉），剝?nèi)ラL(zhǎng)度1~2cm屏蔽層，使其芯線露出。這樣，一段普通的SMA Cable就此華麗轉身，升級為點測探針，成為一種檢測利器，也成為了RF工程師的好助手。

3.2、輸出功率過大

現象：輸出功率超級大，星座圖一片模糊，無法解調。

這是一個稍顯復雜的問題。

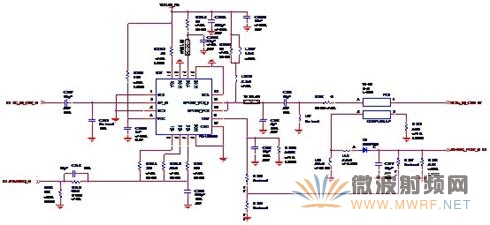

我們知道，Atheros的方案都會有輸出功率的控制部分，也就是讓Target Power和實際功率值相一致，這是如何實現的呢？我們將AP96的2.4GHz PA部份電路取出進行研究，如圖3-2所示。

圖3-2 2.4GHz PA電路
