若K>1，則主動元件無條件穩定，可用以與任何信號源阻抗或者負載組合。反之，若0<K<1，則主動元件為潛在性不穩定的，在與某些信號源阻抗或負載組合時，可能會引發振蕩。根據以上這些要求，在ADS2006仿真軟件中進行仿真，設計了一種性能優越的LNA，以滿足系統的要求，并有實際的應用價值。

圖9、低增益低噪聲放大器仿真電路圖

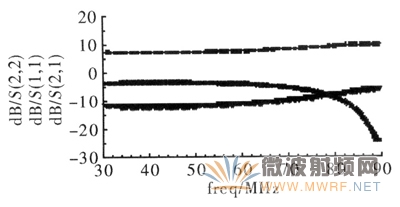

圖10、低增益下LNA的S參數

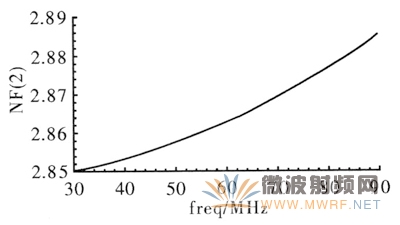

圖11、低增益下LNA的噪聲系數

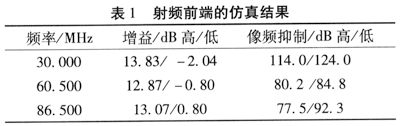

由表1的仿真數據可知，設計的射頻前端都達到了設計的性能指標且有一定的提高，特別是在鏡像抑制上要比設計要求好的多。

3、結束語

從仿真得到的射頻前端性能指標數據分析，在整個工作頻段內，增益都較為平坦，而且射頻前端的抑制性較好，噪聲系數較低，達到了預期的設計指標要求，同時實現了高低靈敏度選擇，自動增益控制功能。與原有的前端性能相比，在抑制性和噪聲系數上有了較大改善，為下一步實際電路的設計奠定了一定的基礎，縮短了產品設計的周期，降低了設計成本。

作者：施永熱、陳霽月，杭州電子科技大學
