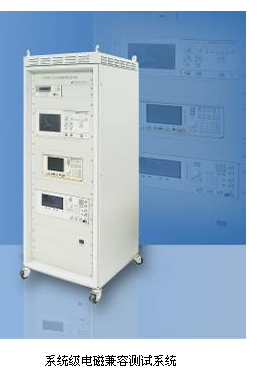

某研究所系統級EMC自動測試系統

海泰公司作為EMC-ATS的全面供應商，把多年從事虛擬儀器及其系統集成的領先技術和豐富經驗引入EMC測試領域，研制了采用Agilent科技公司全新推出的“基于PSA系列高性能頻譜分析儀的全兼容EMC測試接收機”的系統級電磁兼容自動化測試系統。

該款全兼容接收機由Agilent公司的旗艦級PSA系列高性能頻譜分析儀和N9039A射頻預選器組成，符合民標CISPR16-1和軍標MIL-STD-461E的要求，可應用于全兼容測試系統或第三方EMC認證測試。同時，它還具有以下特點：

◆ 優化動態范圍：2 dB步進衰減器；

◆ 最佳幅值精度：0.24dB絕對幅值精度；

◆最佳頻率精度：8192個掃描點；

◆ 最快的掃描速度：是傳統EMI接收機的10倍；

◆ 擴展頻率范圍：可高至50GHz；

◆包含CISPR要求的全部檢波方式：QPK, Peak, Ave, RMS。

系統功能

可對系統電磁環境（包括干擾場、危害場、瞬態場）、天線耦合度、關鍵設備的傳導安全裕度和輻射安全裕度、系統電源的EMC特性等進行自動測試。

系統特點

◆與自動測試系統一體化的E³（Electrolmagnetic Environment Effects，簡稱E³）數據庫技術，可使測試數據自動錄入E³數據庫，并實時顯示測試結果，減少了繁瑣的人為計算過程，提高了測試精度和工作效率。

◆ 采用微波開關自動切換單元實現了測試的高度自動化；

◆ 自主開發的具有全中文可視化界面的測試軟件；

◆ 采用IVI-COM技術實現了主要測試設備的可互換性。
