Darren McCarthy，泰克公司



設計和采樣無線系統，以便能夠用于世界不同地區，帶來了一個重大挑戰。如果大家能夠就使用的頻率、調制類型、功率電平和帶寬達成一致，結果不是很好嗎？遺憾的是，這們生活的世界并不是這樣的，無線電法規在不同地區之間變化很大，特別是沒有牌照的無線電控制和遙測應用使用的部分頻率。



對某些應用來說，在2.4 GHz上運行的標準化無線電 (如藍牙、ZigBee或Wi-Fi)可以幾乎用于世界上任何地方。但是，對其它應用來說，改進大樓穿透力、降低干擾、減少低頻無線電的能耗可能是更好的選擇。在這種情況下，設計人員的任務是優化和檢驗無線電集成電路，這些集成電路用于相同應用，但用于不同地區。



本文考察了嵌入式無線電集成電路和模塊技術，這些技術非常靈活，可以優化用于北美和歐洲地區。這些無線電集成電路和模塊一般擁有數十個設置寄存器，實現了這種靈活性。為了滿足不同市場要求，包括功率、頻率和占用帶寬，工程師必須能夠檢驗無線電的RF運行，確認發送到無線電的命令和數據是正確的。



過去，這是一項很難的任務，因?yàn)樾枰P(guān)聯無線電發射機的RF輸出，同時讀取控制信號，包括能夠觸發和解碼SPI和其它總線，以及測量吸收電流、電源電壓及其它模擬信號和數字信號。一般來說，這需要結合使用示波器和頻譜分析儀進行測量，然后手動關聯捕獲的信號。最近，泰克推出業內第一個、也是唯一一個商用混合域示波器(MDO)，把示波器和頻譜分析儀融合在一臺儀器中。在本文中，我們將說明可以怎樣使用這一儀器，促進北美和歐洲地區的無線電集成電路優化。



在大樓中傳播信號時，900 MHz范圍內的無線電集成電路的效率要高于2.4 GHz頻段的集成電路。這些集成電路可以用于世界上大部分地區，可以靈活地進行不同配置，滿足當?shù)胤ㄒ?guī)。首先，應清楚地了解您針對的不同地區允許使用哪些頻段。



在歐洲大部分地區，沒有牌照的無線電系統允許在868 MHz范圍內工作，擁有足夠的功率，在某些國家和頻段中可以以25 mW或更高的發射機功率涵蓋大樓內幾百英尺的范圍。這些系統還必須擁有有限的占用帶寬，因?yàn)榉ㄒ?guī)中提供的頻譜段相對較窄。



相比之下，在北美，915 MHz周圍沒有牌照的頻譜分配范圍相對較大(902 - 928 MHz)。但是，為了以幾分之一毫秒以上的功率發送，信號必須擴散到至少500 kHz的頻譜中，進一步限制了峰值功率。北美市場允許選擇窄帶低功率應用，或900 MHz頻譜中較高功率的寬帶應用。還可以采用跳頻，但這要求的軟件一般要比寬帶(數字)調制復雜得多。盡管使用帶寬較寬的信號有某些劣勢，但它可以提供更高的數據吞吐量。與北美允許的窄帶信號中低得多的功率電平相比，更寬的帶寬及更高的發射機功率可以用于更長的量程。



我們選擇使用MRF89XAM8A模塊上的Microchip Technologies MRF89XA IC，來闡述部分集成問題及確認正確運行所需的測試。除在工作模式上靈活性大以外，這種集成電路的接收機能耗低，適合用于電池供電的應用。為方便起見，我們使用為868 MHz頻段優化的同一模塊，但北美需要的元件一般會略有不同。



在儀器一側，我們使用泰克MDO4104-6混合域示波器。它能夠同時顯示直到1 GHz帶寬的多個模擬信號、16個數字波形(包括數字?jǐn)?shù)據解碼)以及高達6 GHz的RF信號。所有這些信號都可以時間相關，顯示控制信號和模擬信號對RF時域和頻域的影響。

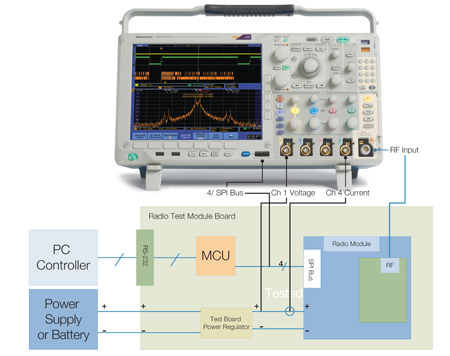

為了演示需要測量的信號，以保證兩種發射機模式正確運行，我們使用Microchip Explorer 16演示電路板，控制無線電模塊，允許連接示波器。圖1說明了使用的設置。

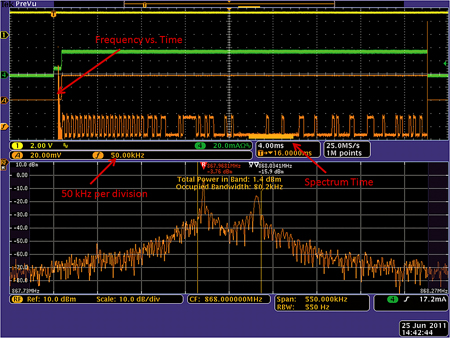

對歐洲大部分地區來說，在868 MHz頻段中，允許最高25 mW的功率，帶寬一般為100 kHz (視特定子頻段而定)。對這一系統，把它設置成以每秒5 kb速率發送FSK (頻移鍵控)，標稱偏差為33 kHz。圖2中的橙色條顯示了前置碼部分傳輸期間捕獲的這個信號的頻譜約為4ms，以及同一時間刻度上多條時域曲線。Spectrum Time通過把窗口整形因數除以解析帶寬(RBW)確定。在這個實例中，Kaiser Window函數及2.23的整形因數和550 Hz RBW要求的采集時間約為4 ms。頻域畫面中還顯示了總功率和占用帶寬測量數據。







在前置碼期間測得的占用帶寬為98 kHz，滿足這個FSK信號的技術規范。1.4 dBm的輸出功率(剛剛大于1 mW)低于目標，但在國家法規允許時，通過使用匹配更好的高增益天線或簡單的功放器，可以簡便提高到25 mW或以上。在屏幕上半部分，綠色曲線(曲線4)是模塊吸收的電流。黃色曲線(曲線1)顯示了為模塊提供的電壓。曲線A是RF信號的幅度。注意在集成電路啟動時，電流剛開始時上升了幾mA。只有在電流達到整整40 mA時，我們才能看到RF信號。



頻率隨時間變化曲線用橙色曲線“f”表示，顯示了每格50 kHz時信號FSK調制的頻率偏差。這證實了頻譜(頻域)及時域中預計的+/-33 kHz偏差。

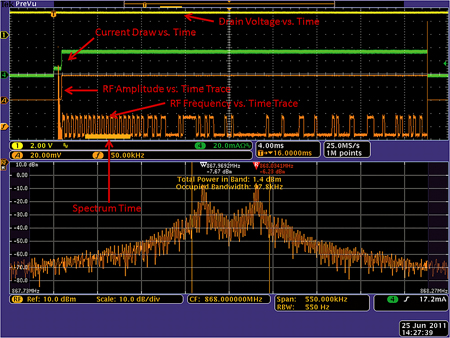

在圖3中，在數據包晚一點的時候獲得頻譜，如橙色條新的位置所示。輸出功率相同，更多的能量位于較低的調制頻率上，這與頻率隨時間變化曲線中符號包表示的數據一致。可以使用這一功能，查找RF輸出或調制中的任何畸變。MDO能夠提供電源、調制和RF頻譜的時間關聯，這種能力在單獨的示波器和標準頻譜分析儀中很難復現。一個選項是打印輸出，然后把屏幕重疊在一起。這將保證兩臺儀器能夠一起觸發，雖然很難，但不是不可能。







查看從微控制器發送到無線電的命令也有很大幫助。通過把數字探頭連接到SPI總線上，SPI總線連接無線電模塊，可以打開SPI總線解碼，查看與數字?jǐn)?shù)據對準的頻譜。

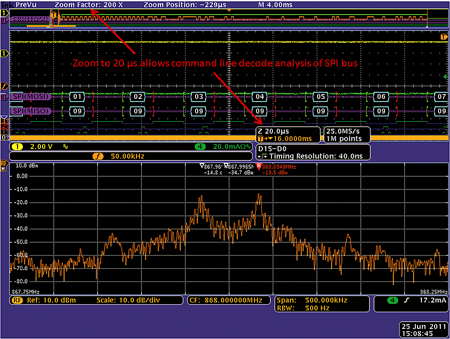

MDO設置成在屏幕中采集100萬樣點。盡管數字信號很快，但使用卷動和縮放功能可以看到數據。圖4顯示了數據包發送前的解碼數據。發送的數據是0x01, 0x02, …0x08，在圖中可以看到解碼后的數據。在屏幕的時域部分底部，現在還可以看到數據的數字版本。







在這個畫面中，Spectrum Time現在包括從預觸發中采樣的數據及開機特點，因?yàn)樗≧F信號為“ON”和“OFF”時的樣點，用下降的功率電平顯示。通過為命令選擇解碼行，而不是數據，可以以類似方式解碼和檢查命令。

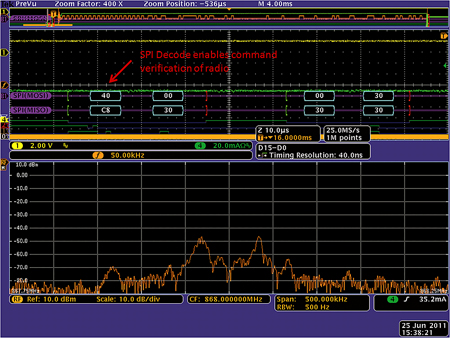

圖5使用卷動和縮放功能，顯示了解碼后的命令讀寫整體配置寄存器。SPI(MOSI)行的第一對字節讀取通用配置寄存器，在SPI(MISO)行中返回值30。第二對字節00 30在868 MHz頻段中，把地址0上的通用配置寄存器設置成待機模式。









這種方法適合確認正確設置了無線電集成電路。另一種技術是觸發SPI命令。例如，可以使用儀器，觸發命令040B，設置發射機輸出的頻率偏差。SPI觸發將設置成觸發一個兩字節字，第一個字節是命令。可以在MRF89XA無線電集成電路產品技術資料的幫助下，解碼其余的命令。

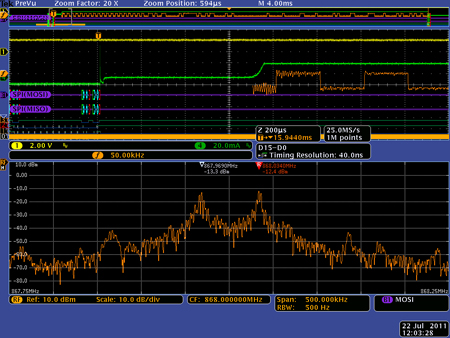

可以在一個畫面中評估SPI命令和RF事件之間的開機時延，如圖6所示。其實現方式為：使用SPI(MOSI)觸發條件，設置頻率偏差，改變水平時基(200 µs/div)，使用放大功能，測量SPI命令的影響。在通道4(綠色曲線)上測量吸收電流，頻率隨時間變化(橙色曲線)現在演示了RF信號出現時間大約遲了700 µs。







如前所述，F(xiàn)CC規定要求更寬的帶寬，以足夠的功率在明顯的室內量程中發送數據。盡管這可以實現更快的數據傳輸，但有效的接收機靈敏度會下降。為實現這種更寬的帶寬，一種策略是把數據速率提高到200 kbps，把偏差提高到+/- 200 kHz。

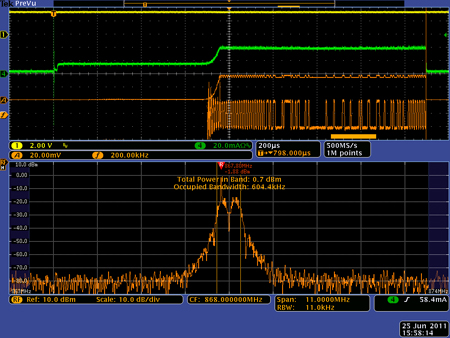

在圖7中，顯示了數據包前置碼期間的頻譜。現在占用帶寬超過500 kHz，因此滿足法規要求。時域頻率隨時間變化—曲線 “f,”顯示了預期的+/- 200 kHz偏差。另外，注意電流(綠色曲線4)和RF幅度(曲線A)信號相互追蹤。







下一步，我們將查看同一信號，但比較數據部分的頻譜。在本例中，占用帶寬小于前置碼期間。這一測量對確定是否仍滿足法規非常重要。然后，通過觸發偏差命令，可以確定偏差值。在本例中，偏差為01，對應200 kHz，這是這一無線電集成電路允許的最寬設置。



嵌入式無線電集成電路和模塊在配置無線電系統，滿足不同地區法規要求及任何特殊應用要求(如頻率、功率電平和占用帶寬)方面提供了巨大的靈活性。這些無線電集成電路和模塊一般有數十個設置寄存器，實現了這種靈活性。對工程師來說，非常重要的一點是能夠檢驗無線電的RF運行，確認發送到無線電的命令和數據是正確的。



混合域示波器可以觀察和關聯無線電發射機的RF輸出，同時讀取控制信號或測量吸收電流、電源電壓和其它模擬信號和數字信號。為確認發送的數據，MDO可以提供時域版的RF信號，包括頻率、幅度和相位隨時間變化。如前所述，MDO為開發、調試和確認無線系統滿足法規要求提供了一種改進方式。
