問題:
   “您好！我是XX研究院研究員XX。很感謝您的來信，我是檢測方面的初學者，您的附件讓我受益匪淺。我有個比較弱的問題想請教您：我們現場測量有超過8個量以上，現有的示波器似乎不能一臺同時接入這么多量，那么我計劃分別接不同的示波器，比如接4個，怎么樣可以保證之間沒有干擾或延遲呢？ 各個示波器之間是否需要共地連接呢？   非常期待您的指導，祝您身體健康，工作順利！”

    回答:
    首先需要確認您是需要同時測量8個以上參數還是要測量8種輸入信號。如果是前者，只是要測量8個以上的參數，解決方案很簡單：購買力科第四代示波器，可以同時測量12個參數。 我上周發出郵件后得到幾個別答復，下面這個回答比較專業和全面。

    我對該研究員的問題有點興趣，也深有同感。比如A公司的產品通常只能測量5個參數，是我向來痛批的缺陷。很多時候我們也需要同時測量10個以上的參數，但我的思維沒這個研究員那么飛躍和富有創意，我們通常的做法是對需要測量超過8個參數的信號測量兩遍，保存兩個波形，里面分別有不同的參數，這樣可以達到我們目的，也不需要考慮連接的問題和校準的問題，感覺還是比較傻瓜的。該研究員的想法不錯，但對現實的儀器而言，我覺得效率比較低效果也不好，這時候是否要同步校準就已經變得不那么重要。我倒有個想法：你們可以開發一個參數讀取軟件，當波形觸發穩定下來后可以讀取波形的所有被選擇參數，并通過另外一個獨立的界面顯示出來，這樣雖然參數不能隨時同步變化，但基本也滿足客戶需求。

    這個回答顯然來自于資深人士，想法很好：開發一個參數讀取軟件，當波形觸發穩定下來后可以讀取波形的所有被選擇參數，并通過另外一個獨立的界面顯示出來。

    如果是后者，您需要同時測量8種輸入信號，目前有多種方法可以測量多通道波形，但不一定對您的應用都合適。我的博客上就此有一個答案如下:

    “首先要確認同時測量八路信號的情況。如果是低頻信號，且上升沿比較緩慢，則像NI的DAQ之類的數采卡就能輕松解決，如果是要求嚴格同步，則也有相應的同步采集卡可以滿足。如果是非要用到示波器來采集的話，則可以使得兩臺4通道的示波器同步觸發，但要注意一般的示波器4個通道是輪流觸發，而不是嚴格意義上的同步觸發。PXI，VXI等具有同步觸發總線的模塊話儀器也是一個很好的選擇，Acqiris的digitizer可以做到3GHz的帶寬，8Gsps的采樣率，相信也能夠滿足大多數的需求。至于她提到的通道間的干擾和延遲說得是串擾（通道隔離度指標）和同步精度，至于是否共地則取決于信號是差分還是單端。”

     顯然，這個回答者看起來熟悉很多種儀器。 下面我列舉出三種力科的方案：

     １，混合信號示波器?！?BR>
     混合信號測量是近年來的流行話題。 很多時候我們會選擇混合信號示波器而不是邏輯分析儀，因為前者更便宜，用起來更方便。我查看了Agilent的邏輯分析儀16800系列的指標，其通道數有34/68/102/136/204，采樣率最大為1GS/s,最大存儲深度32M。 而力科的混合信號選件，通道數可達到36，采樣率2GS/s，存儲深度50M。 和競爭對手A和T相比，在混合信號示波器上，力科擁有絕對的優勢：通道數最多，采樣率最高，存儲深度最大，觸發方式最多，反應速度最快。這方面我們將在后續文章中詳細解讀。    但這種混合信號測量多通道的方案只能接數字信號０，１電平，承受的電壓范圍小，最大限度5V電壓輸入。

     ２，同步單次觸發后進行測量。

     我曾用這個方法幫工程師測試復雜的多路電源的時序關系。譬如現在的平板電視電源都是超過4路輸出電壓，特別是PDP電源，有的顯示屏需要13路電源。假如輸出電壓是V1,V2,V3…… 我們可以某復位信號Vrst作為觸發源進行單次觸發，第一次測量Vrst,V1,V2,V3。在File菜單下的”Save Waveform” 菜單中將第一次測到的這些波形保存為二進制格式，通通過Recall Waveform的方式將這些波形回調到示波器屏幕，顯示為M1,M2,M3,M4.  再以復位信號作為觸發源，這次可以外部觸發的方式，同時測量V4,V5,V6,V7。這樣V1-V7就全部同步顯示在示波器的屏幕上了。

     ３，多臺示波器一起工作。

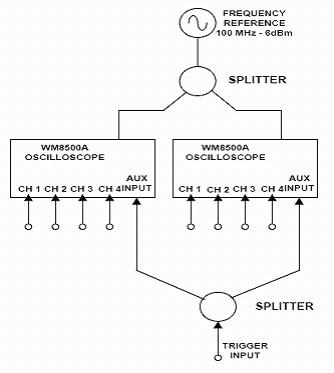

這個方法我還沒有遇到客戶應用過。實現真正的同步需要外部提供精確的時鐘源，在示波器的時基菜單中選擇外部時鐘作為示波器的時鐘。另外，需要將觸發信號通過功分器同時連接到多臺示波器的某個通道。如圖一所示。這個方法看起來容易實現，但精確的時鐘源成本太高了！  如果不要求精確的同步，不需要外部時鐘，僅用相同觸發信號同步，這時候他們之間的時序誤差大概是幾百ps。 附件中的另外一篇文章介紹了這種方法，請參考。
