自鼎陽科技研發生產的SDG1000系列、SDG5000系列函數/任意波形發生器成功推出市場后，其產品配套的上位機軟件EasyWave，也受到了廣大用戶的好評，被認為是目前市面上普及型的波形編輯軟件的優秀之作。

EasyWave是一款運行在PC端的任意波形編輯軟件，它提供了強大的波形繪圖、編輯、視圖和數學運算等功能，通過EasyWave可以簡單、快速的繪制出用戶想要的波形。

EasyWave

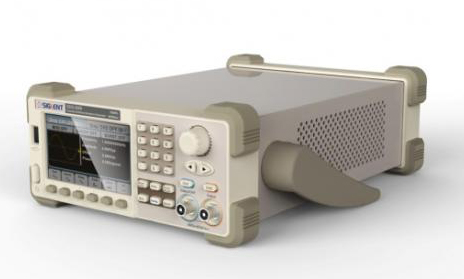

SDG5000函數/任意波形發生器

繪圖模式：

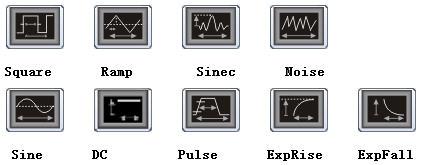

• 9種標準波形繪圖
• 手動繪圖
• 水平線、垂線、斜線繪圖
• 方程式繪圖
• 坐標繪圖(鼠標輸入點坐標、表格輸入點坐標)

EasyWave擁有5種繪圖模式，包含9種常見的標準函數波形繪圖模式和4種任意波形的快捷繪圖模式，9種標準函數波形繪圖模式可以直接產生正弦波、方波、斜波、脈沖波、Sinc、噪聲、指數上升波形、指數下降波形、直流等9種標準波形，用戶確定函數變量后即可生產波形;而4種任意波形的繪圖模式好比用方程式、坐標點、直尺等工具在繪畫板上進行波形的自由繪制，用戶繪制出自己想要的波形后即可輸出，方便快捷。

編輯功能

EasyWave的波形編輯系統除了提供常用的撤銷、重做、剪切、復制、粘貼、刪除外，還提供了水平翻轉及垂直翻轉操作。編輯區域可以通過設定光標滑塊位置實現精確定位，讓用戶準確的編輯到每一個數據點。

視圖功能

EasyWave提供對波形的點視圖、水平、垂直、區域放大視圖操作，這樣可以看清波形的局部信息，并且調整波形細節。光標跟蹤功能更可以查看具體數據點的坐標信息，有利于精準定位和波形分析。另外波形顏色可調，用戶可以自己設置喜歡的繪圖區顏色，有易于用戶重復編輯波形，并能緩解視覺疲勞。

手動繪圖后的細節放大

數學運算

EasyWave軟件提供了波形與常量、一個波形與另一波形的加減乘運算，同時提供了多種類型的加窗處理、濾波處理及平滑處理功能。

無縫連接

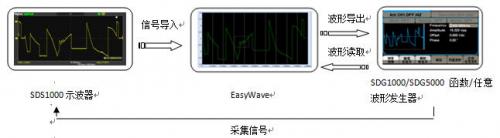

通過EasyWave可以把繪制的波形發送到函數/任意波形發生器，也可以從函數/任意波形發生器或SDS1000系列數字存儲示波器讀取存儲的波形到EasyWave。通過相同格式的波形CSV數據，可以實現函數/任意波形發生器、EasyWave和示波器的無縫連接。形成信號采集、復現一體化系統。極大的豐富了廣大工程師在使用普及型測量儀器的應用手段。
