2. 天饋系統中無源器件質量不合格造成的無源互調問題定位

在某基站外場的實際測試中，檢查某根饋線，其PIM值為-76.8dB如下：

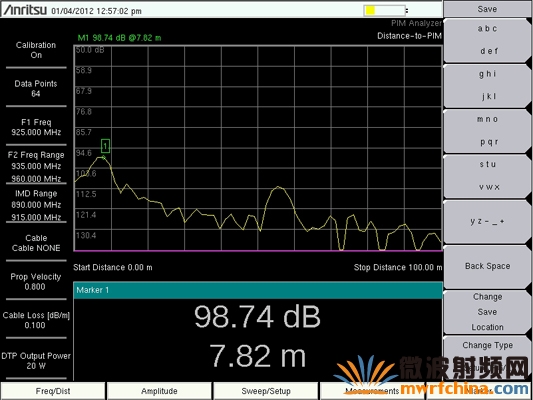

采取安立專利特色功能DTP進行無源互調定位，定位在約7.8米，結果如下：

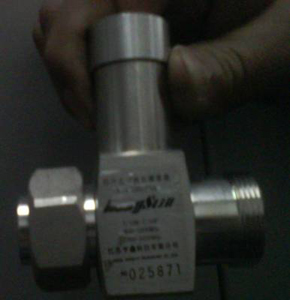

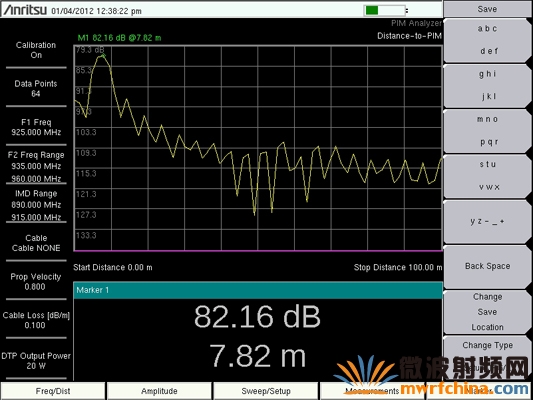

此處位于饋線和掉線的連接處上，工程維護人員至約7.8米處尋找故障，發現如下避雷器，拆除該避雷器后，發現故障消失，如下。

類似的無源器件質量問題導致的無源互調故障還很多，在我們的實際現場測試中，存在有無源互調故障的器件有功分器、避雷器、3dB電橋、雙工器等等。這些器件的老化或者質量問題是實際基站無源互調故障的潛在來源，比較不同時間PIM的測試值變化，可以觀察器件是否隨著老化而性能惡化，這可以使得PIM源在升級為導致掉話或阻塞的故障之前被修正。

3. 天饋系統中各種連接接頭造成的無源互調問題定位及測量功率的大小

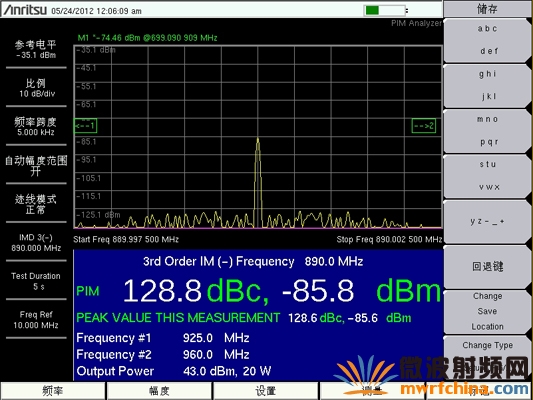

在某基站外場的實際測試中，檢查扇區1的某根饋線，若用20W功率測試其PIM值得到-85.8dBm，如下

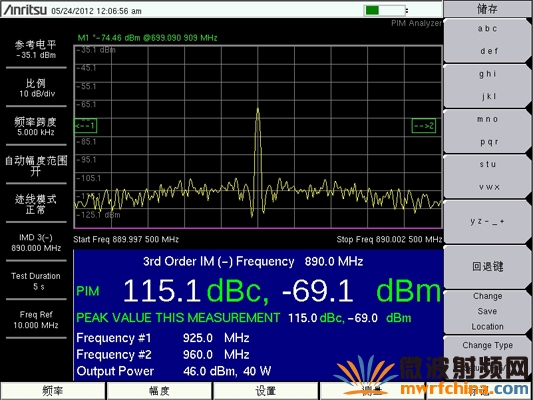

但用40W功率進行測試，PIM值為-69.1dBm， 如下

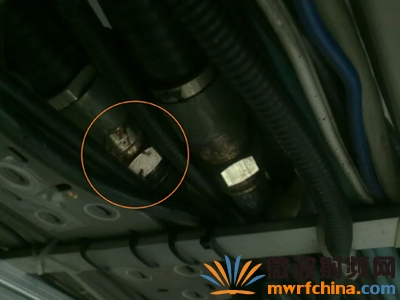

采用DTP定位，結果又發現約2.84米處有故障，如下，遂到約2.84米處（連接饋線的接頭處）檢查故障，發現該接頭存在銹蝕現象，如下：

更換接頭后，再次測試，故障消失。
