我們可以使用Math自定義數學函數功能來進行SLL測試。在Math里進行關聯處理。

 （7）

其中，理想IQ波形ref(t)已經由89601的數字解調器得出來，我們就不需要再用Matlab等工具編輯產生了。conj是共軛函數。在Math里，輸入具體關聯函數如下：

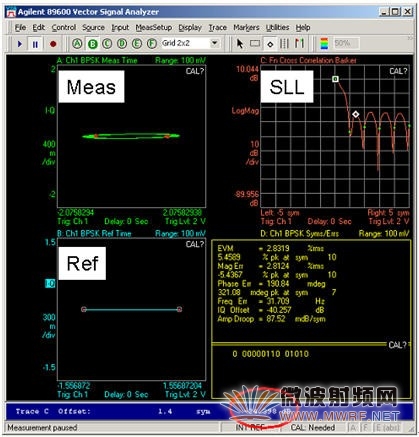

得出SLL的測量結果如圖8所示，得出SLL為－24dB。

圖8：巴克碼雷達SLL測量結果

總結

從上面的兩種典型脈沖壓縮雷達信號測量分析中，我們可以看出Infiniium矢量示波器或?qū)拵Ю走_(dá)分析儀能夠進行雷達信號的矢量分析。

89601本身已經有各種功能進行雷達信號的測量和分析，比如：頻譜，相位，I/Q星座圖等，如果打開數字解調器功能，分析功能將更多，比如：EVM，解碼，得出理想波形等；如果我們再利用89601的自定義數學函數功能，可以把89601的功能擴展，比如做誤差分析，SLL分析等。

Infiniium矢量示波器或?qū)拵Ю走_(dá)分析儀因?yàn)槔昧藢?shí)時示波器的捕獲和采集功能，可以直接測試分析基帶，中頻，射頻/微波信號，而且分析帶寬非常高，最高到13GHz。另外，使用示波器的高阻有源探頭，還可以支持在線測試，在不影響系統的運行條件下進行在線測量和分析。

作者：安捷倫科技專家 孫燈亮
