與E4406A 相比，89400 和89600 VSA 的EVM 精度規范只提供了殘余EVM，這與本底誤差相同。殘余EVM是可以測量的最低EVM，也是硬件導致的不確定性等于DUT 不確定性的電平。例如，對使用選項AYA大于1MHz 的跨度(也適用于其它條件)，89441A 擁有1% rms 的殘余EVM。對超過這一值的測量，沒有規定的或保證的精度。

產品用戶可以隨意假設在超過本底噪聲時，DUT 的誤差遠遠超過分析儀的誤差，因此分析儀的不準確性是可以忽略不計的。用戶也可以選擇使用額定的DUT 誤差，對分析儀的殘余EVM 求RSS (和平方根)，其前提假設是它們互不相關。但是，安捷倫公司不贊成或支持這些方法。事實上，除本底誤差外，任何分析儀還會引入部分誤差，但89400 或89600 系列中沒有指明此類誤差或提供相關保證。

因此，可以從儀器技術數據中計算得出E4406A 上EVM 測量的不確定性，而對89400 或89600 VSA 上相同的測量計算不確定性時，則要求最終用戶提供部分數據。

05. 如何在矢量信號分析儀（VSA）上測量FM 或PM 偏移和速率？

用戶可以在89410A、89441A 或89600S 系列矢量信號分析儀的矢量模式或模擬解調模式下進行這些測量。

1) 在矢量模式下，將載波置于掃寬的中心位置，并將掃寬設置為包括調制信號的所有重要邊帶。在下面的89600S 示例中，信號發生器的載波設置為1GHz，速率設置為10kHz（正弦波），峰值頻偏設置為100KHz。分析儀的中心頻率設置為1GHz，掃寬設置為500kHz，默認頻率點數量誰知為801（89600）或401（89400）。設置范圍，使OV1 消息剛好消失。

以群延遲格式設置通道1 主時間的B（底部）跡線。在該格式中，Y 軸表示頻率，X 軸表示時間。現在暫停信號并在時域波形（B 跡線）的峰值上作一個標記。設置負峰值的偏置標記，并從顯示器底部的標記結果讀出峰峰值偏置。在本例中，標記讀數為200.46 kHz。同時，標記還可以讀出調制正弦波的半周期，50uS。將此結果加倍并計算倒數，得到FM 速率：1/(2*50μS) = 10kHz。

您也可以通過選擇Markers > Calculation 并單擊Analog Demod Carriery 單選框（89600S），或通過選擇Marker Function > demod carrier（89400）來顯示載波頻率。

此方法也可用于相位調制。此方法之所以可行，是因為VSA IQ 檢測階段像外差混頻器一樣提取調制信號。

2) 在模擬解調模式下，使用與矢量模式相同的中心頻率、掃寬和范圍，并在模擬解調屬性菜單中選擇FM 解調和FM 載波頻率。注意，A 跡線數據現在必須是Ch.1 FM Spectrum（通道1 頻率調制頻譜），B跡線數據是Ch.1 FM Main Time（通道1 頻率調制主時間）。在B 跡線中，Y 軸仍表示頻率。

暫停信號并在A 頻譜跡線的峰值上做標記，得到FM 速率的標記結果（10kHz）。將B 跡線的格式轉換為實數數據，在信號的峰值上做標記，激活偏置標記并將其置于負峰值上，獲得偏移峰峰值。本例中的標記結果為200.47 kHz 偏移峰峰值。

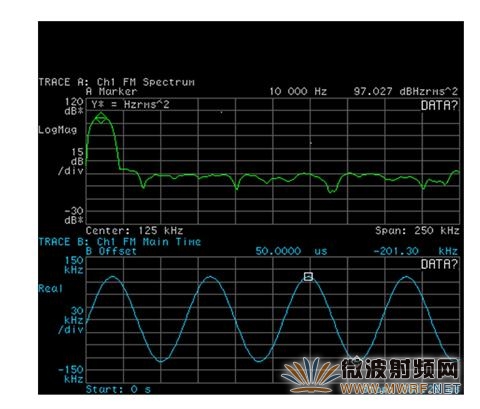

這里的解調信號與89441A 的解調信號相同。標記結果在每個跡線的頂部顯示。

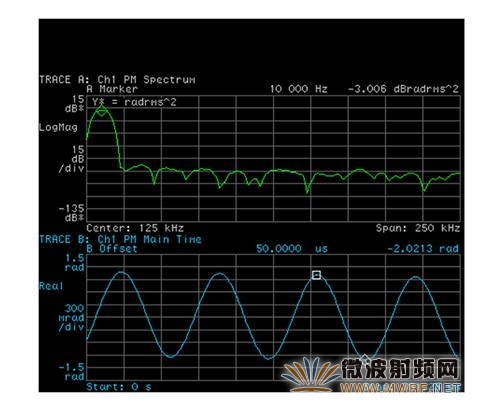

同樣，此方法也可用于PM。以下是89441A 上的相位解調。注意，B 跡線的Y 軸單位為弧度，標記結果 為以弧度為單位的偏移峰峰值。

這兩個系列的VSA 都不能在模擬解調模式下測量立體FM 偏移。 在這些示例中，89400 和89600S 矢量信號分析儀都是在矢量模式或模擬解調模式下顯示FM 或PM 偏移 和速率。
