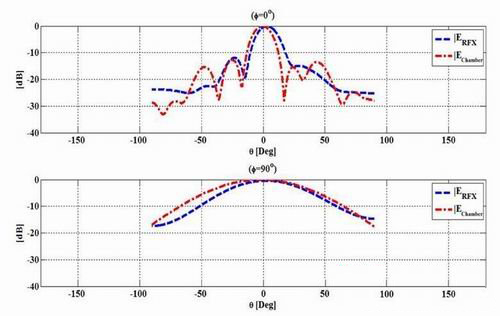

圖3：700MHZ輻射圖VS產品說明書中數據

1950MHz時結果

下圖所示1950MHz時結果與第4頁700MHz時結果相同。圖4中每幅圖分別列有Hx振幅，Hy振幅，Hx相位和Hy相位。

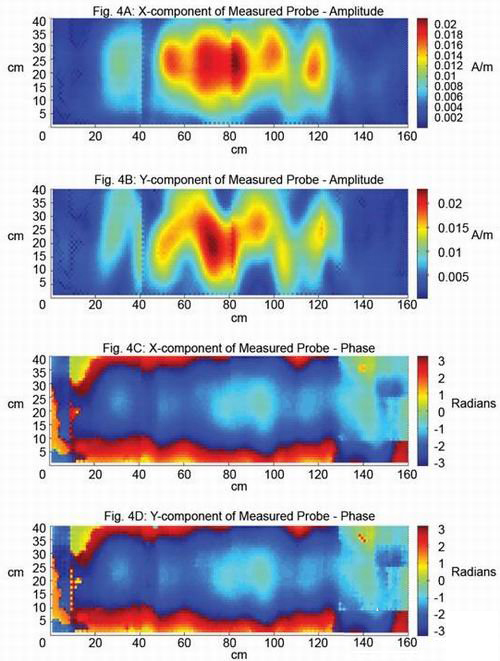

圖4：1950MHZ時電磁場（H-Field）

運用同樣后期的處理技術和定制程序把1950MHz時的近場測試結果處理轉化為遠場結果（如下圖5）。我們注意到這兩個波長結果圖與700MHz時波長結果圖有相似之處，但1950MHz的波長光速更窄，水平方向不像700MHz波長結果圖所顯示的那么全方位。

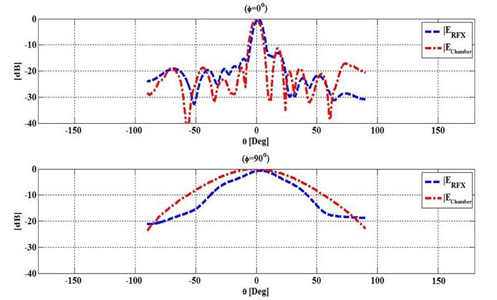

圖5：1950MHZ輻射圖VS產品說明書中數據

注：Φ=0°是垂直截面，Φ=90°是水平截面

結論：近場天線測試的優勢

所有移動服務運營商都面臨測試大型基站天線的問題。測試這種天線需要配有特殊性能極大且昂貴的全電波暗室。對于這些運營商來說，RFX2天線特性測試系統解決了在大型暗室測試的難題，即高的讓人望而卻步費用及耗時的測試過程。

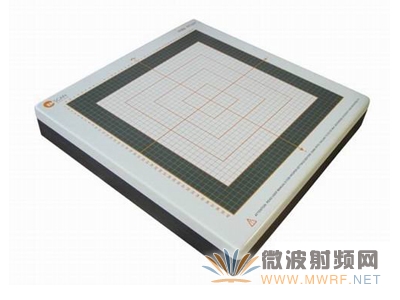

關于RFX2天線測試系統

桌面掃描儀使天線具備了不需要暗室的屬性。RFX2不到2秒生成遠場天線圖案、雙側測試、EIRP和TRP。獲得的近場結果包括幅度、極性和相位傳遞，幾乎可以使人們瞬時洞察天線的根本性能。這套系統也支持天線設計分析人員支控制天線遠場輻射問題。
