前些日子，我們收到來自實驗室客戶咨詢，信號源在不同時間下發生不同的波形測試應用 ，需要實現直流偏置信號和正弦波信號，信號帶寬高達100KHz，驅動電平需要達到10KVp-p，需要具備掃頻功能和DC+AC工作模式，并測試薄膜的電流。

因測試需要給被測薄膜做一個前處理信號（直流偏置10KVap），后接入正弦信號。在測試儀器應用領域，生成標準信號的信號源，其輸出的電壓都不高于10Vp-p，輸出電流mA級，功率低，無法生成高壓電信號，編輯任意波形也是規律周期性循環，無法解決客戶需要的在不同時間下輸出高電壓不同信號。

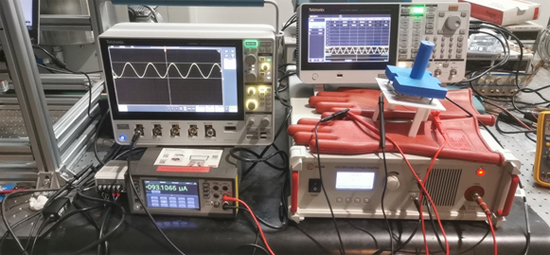

通過和客戶技術交流，了解到測量薄膜材料，在高電壓、高頻下薄膜材料能產生振動，通過應用不同的波形形式，使薄膜材料自動旋轉。推薦使用泰克AFG3022信號源加序列模式實現測試不同時間下的波形切換，通過高壓放大器把信號源信號放大到10KVp-p給被測薄膜施加高壓信號，使用示波器抓取查看輸出信號波形電壓。并使用數據采集器DAQ6510/7700加電流互感器串聯電路中采集電流值。

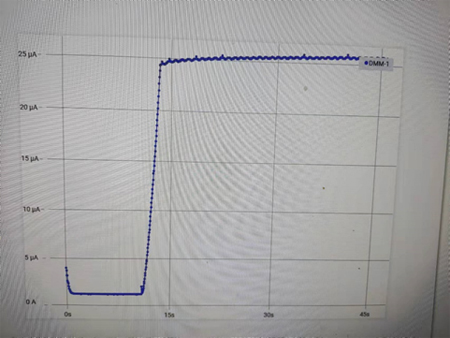

通過使用泰克AFG31022信號源序列功能很方便地實現了測試應用需求，并完好的抓取測試信號以及極低的幾百uA電流信號。

通過使用泰克信號源AFG31022，數據采集器DAQ6510/7700,實現測試測試應用，很方便編輯波形信號并設置輸出。
