如何降低射頻同軸連接器電壓駐波比
式中：
f--為工作頻率； 單位：GHz；
g--內導體間隙寬度；單位：mm；
dg--內導體插針的直徑；單位：mm；
ω--插孔上的槽寬；單位：mm；
d--內導體外徑；單位：mm；
N--內導體插孔上槽的數目。
因種種原因，外導體接觸端面存在間隙時，設間隙為G，則引起的駐波比的相應公式為：
式中：
f--為工作頻率；單位：GHz；
G--外導體端面間隙寬度；單位：mm；
Dg--間隙區內外導體直徑；單位：mm；
D--外導體標稱內徑；單位：mm；
W--外導體接觸件上的槽寬；單位：mm；
N--外導體接觸件上開槽的數目。
2.3 絕緣支撐的軸向位置和結構設計對特性阻抗的影響。
為了支撐內導體，不得不設置絕緣支撐，絕緣支撐的設置，不得不切割內、外導體。內切割內導體和外切割外導體不可避免地在絕緣支撐的表面引起不連續電容，形成反射；絕緣支撐的厚度和絕緣支撐相互之間的距離若設計不當，也會引起反射。所有這些都會影響射頻連接器的電壓駐波比。
2.3.1. 阻抗設計
當作寬帶絕緣支撐設計時，根據基本設計原則1，在絕緣支撐內部的特性阻抗必須和與之相連的空氣介質區的特性阻抗相同。如果在絕緣支撐和內、外導體的金屬表面存在空氣隙，則很容易致使截面上的相對介電常數發生變化，因而對該處的特性阻抗會有很大的影響。當特性阻抗有偏差時，該偏差引起的駐波比由下式給出：
式中：
S是以百分?jǐn)?shù)表示的駐波比；
△Z是以百分?jǐn)?shù)表示的特性阻抗的誤差；
f是以GHz為單位的頻率；
fo是以GHz為單位的頻率，在這個頻率時，絕緣支撐的電長度是一個波長。
對切割內、外導體處絕緣支撐表面引起的不連續電容，通常采用挖去部分材料的辦法，進行共面補償，由界面補償?shù)男≌`差引起的駐波比由下式給出：
式中：S、f和fo與前含義相同；
Δx是在1.0GHz時以百分?jǐn)?shù)表示的單一面上的駐波比。
當工作頻率不高時，可以采用高阻設計。即絕緣支撐內部的特性阻抗Zε略高于標稱阻抗Z。，通常的作法是取Zε=1.08Z。有時也采用幾何平均值兩段式過渡的方式，即滿足等式：
。Z1表示第一段的阻抗，Z2表示第二段的特性阻抗。
2.3.2. 絕緣支撐的厚度
在均勻同軸傳輸線中絕緣支撐的諧振頻率是絕緣支撐長度(厚度)及其相對介電常數的函數，在厚度B一定時，諧振頻率隨介電常數εr的減小而升高，在εr一定時，諧振頻率隨絕緣支撐的厚度B的減小而升高。當B趨近于零時，就成為一個空氣同軸線，其諧振頻率由它的截止頻率所決定。而當B接近外導體直徑D時，由于絕緣支撐的諧振作用使得同軸線中的電磁波傳輸極不穩定，并使同軸線的截止頻率受到約束而下降。可見，絕緣支撐的厚度必須小于外導體的直徑，即B＜D，而且厚度B越薄越好。為避免在同軸線中出現高次模，絕緣支撐的厚度B應滿足式：
式中：
B為絕緣支撐的厚度；
fc為空氣同軸線的理論上限頻率；
f為工作頻率；
λg為工作頻率的波長；
εr為絕緣支撐的相對介電常數。
2.3.3. 絕緣支撐在連接器的軸向位置

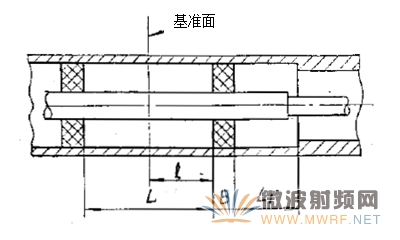

一對插合的連接器，其絕緣支撐在同軸線中的位置以距同軸線直徑變化處的位置模型如下圖所示：
圖4.絕緣支撐在連接器中的軸向位置模型
