反極性射頻同軸連接器是標準型射頻同軸連接器的一種變形，與標準SMA連接器并不兼容，從而防止消費者將非標準天線連接到無線設備上。“反極性”指的是連接器接口極性的反轉，即內導體的插針/插孔的設置方式與標準型的連接器完全相反，但與信號極性無關。

從產品外觀上看，反極性連接器與標準型連接器的外殼完全相同，區別僅為接口的極性。以SMA為例，如圖1所示：標準型的SMA公頭連接器的內導體為插針，而反極性的SMA公頭連接器的內導體為插孔；標準型的SMA母頭連接器的內導體為插孔，而反極性的SMA母頭連接器的內導體為插針。

圖1 SMA反極性連接器對比圖

如今反極性連接器的普及為人們增加了一種選擇，方便人們進行特殊設備的連接，最常用的反極性接口為RP-SMA、PR-BNC、PR-N、PR-TNC連接器，常見用途為Wi-Fi、藍牙、ZigBee連接以及GPS和蜂窩天線。

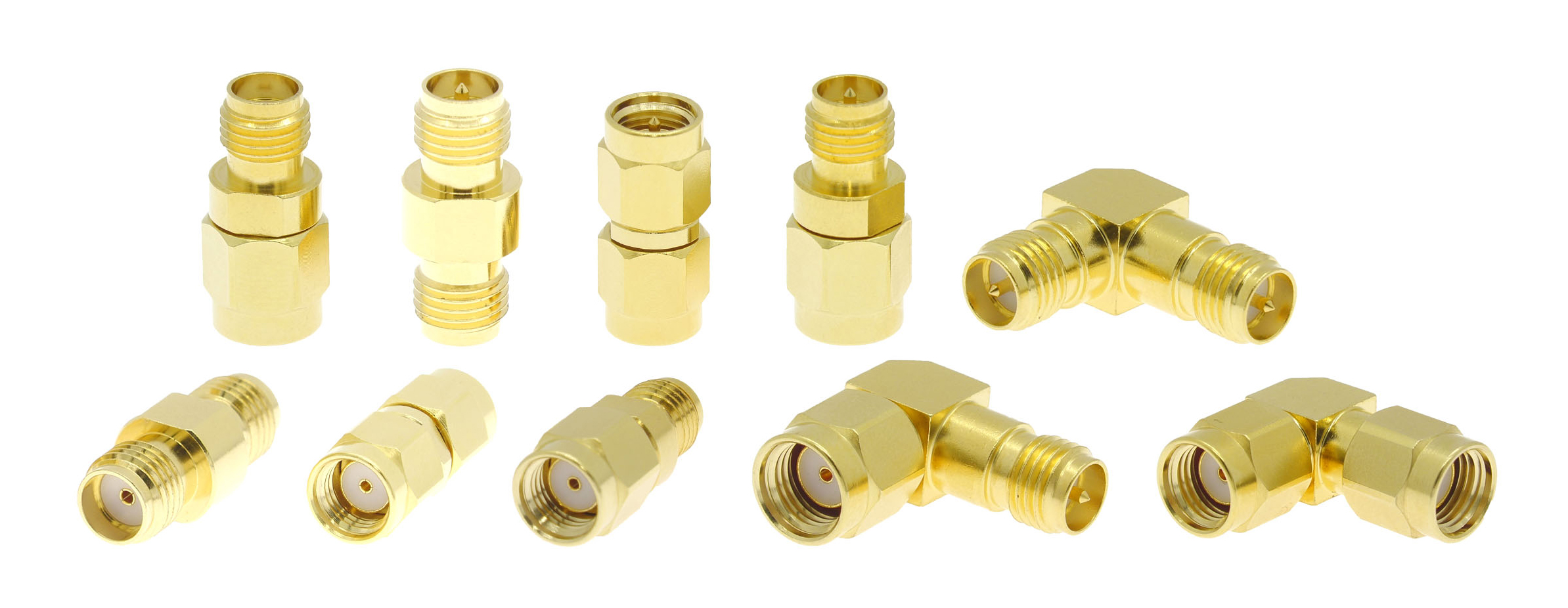

  圖2 各種反極性的PR-SMA轉接器實物圖

RFTOP®提供了14款SMA反極性轉接器，包含了直通型和90°直彎兩種外形，并已在RFbuy®射頻商城上架在線銷售。RFbuy®射頻商城所有產品無最小起訂量要求，均可一件起拍，現貨產品可當天發貨，性能指標優異，性價比極高。

RFTOP反極性轉接器選型工具：https://product.rftop.com/Adapter-Type-629.html

您也可以聯系我們的銷售工程師索取更多產品資料和信息，同時支持定制特殊應用的產品。

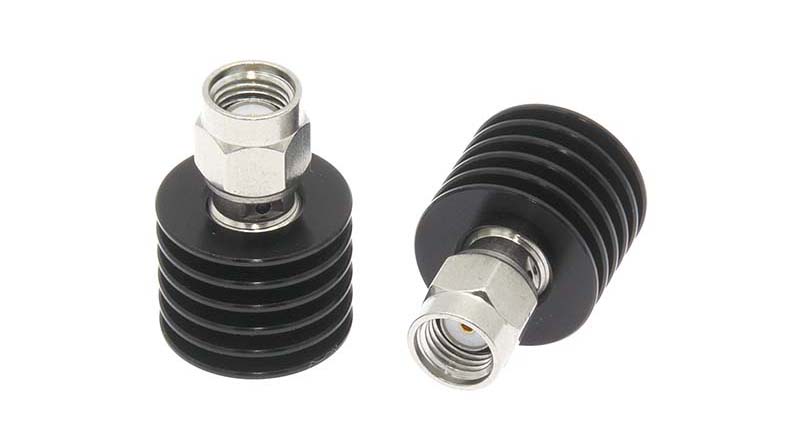

DC-18GHz，RP-SMA反極性公頭負載

RFTOP反極性SMA負載，使用頻率高達DC-18GHz，功率為5W，材質為不銹鋼，具有高頻率、高性價比等特點。

圖3  DC-18GHz，RP-SMA反極性公頭負載 （來源rftop.com網站）
