邏輯分析

在新一代體系結構中，射頻前端和基帶處理之間的物理連接已從模擬線路演進為并行或高速串行數字總線。新的接口標準要求測試設備提供適當?shù)拇袛?shù)字輸入和輸出。Agilent RDX 測試儀或邏輯分析儀和安捷倫矢量信號分析 (VSA) 軟件組合是唯一支持?jǐn)?shù)字基帶、中頻和射頻信號分析的數字 VSA (DVSA) 套件。這一組合使數字信號處理 (DSP) 設計人員能夠高效地設計和調試接口 ( 以前是模擬接口，現在則是數字接口 )。VSA 軟件使用邏輯分析儀捕獲的數字信號作為輸入信號，來執行信號分析功能，例如 I/Q 分析、EVM、傅立葉頻譜等。

工程師還可以通過 DigRF v3 或 v4數字連接，把被測系統連接到 RDX 測試儀，再使用信號生成軟件來測試發射信號路徑，從而驗證 RFIC 操作。對于設計或負責將 MIPI ( 移動產業處理器聯盟 ) D-PHY 器件集成到手機中的研發工程師來說，可以使用相同的邏輯分析解決方案來作為MIPI D-PHY 協議測試解決方案，以支持顯示器 (DSI) 和照相機 (CSI-2) 接口。這個解決方案包括一個可配置的激勵平臺，能夠?qū)η度胧斤@示進行視頻比特級測試、實時分析，并具有協議查看能力。工程師可以通過這個平臺對 MIPI D-PHY 設備間的更換進行有價值的深入分析。

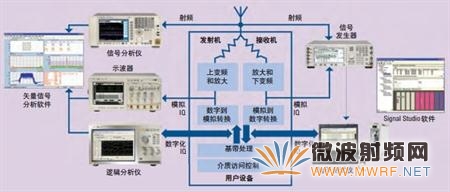

下圖描述了從基帶到天線設備的連接框圖。

LTE 數字實時解碼和調試

Agilent Infiniium 90000A 系列示波器結合了安捷倫矢量分析軟件以分析寬帶信號。90000A 示波器可提供高達 13 GHz 的分析帶寬，非常適合分析數字下變頻衛星、LMDS 和MMDS 信號，以及以 WiMedia 為基礎的 UWB 或其他超寬帶信號。雙通道 Infiniium 示波器還可執行 IEEE 802.11n 和 WiMAX ™ 所需的相干雙通道 MIMO 測量。數字化信號通過 GPIB、USB 或 LAN 接口傳送到運行 89600 VSA 軟件的 PC 上，PC 使用 89600 VSA 的頻率、時間和調制分析工具對信號進行測試和診斷。Agilent Infiniium 90000A 系列高性能實時示波器提供出色的信號完整性和深層應用分析。它具有業界最低的本底噪聲、最深的存儲器 (1 Gpts)、唯一的三級序列觸發和最廣泛的應用軟件。

DigRF 數字接口

如果您正在使用 DigRF (v3 或 v4)基帶 IC 到 RFIC 接口，Agilent RDX 平臺將為您提供一個全面的測試解決方案，以便深入分析數字域和射頻域。RDX 平臺支持您在數字域或射頻域中執行數字協議測試以及射頻 ( 數字 IQ) 物理層激勵和分析。RDX 平臺與安捷倫射頻產品相結合提供了交叉域解決方案，將幫助您快速部署DigRF 設計以及開發、調試和評估基帶和 RFIC。

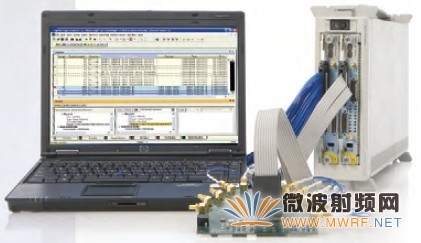

通過 RDX 測試平臺，訪問DigRF v3 和 v4 接口以及數字 IQ 數據。

適用于研發的 LTE 上行鏈路和下行鏈路信號分析

新興的寬帶通信系統越來越復雜，因此需要進行靈活的信號分析和深入的調制分析，以及射頻功率測量。通過提供全球一流的精度、靈活性和標準一致性測量應用，AgilentX 系列 (PXA/MXA/EXA) 信號分析儀可以很容易地測量復雜信號。此外，Agilent 89600 VSA 軟件與 Agilent X 系列信號分析儀結合使用，為研發工程師提供全面的通用和標準一致性信號測試和故障診斷工具。

使用 89600 VSA 軟件對 LTE 信號進行深入分析

使用具有 LTE 分析能力的 89600VSA 軟件可對 LTE 設備的性能進行更深入的分析。高性能 VSA 軟件可幫助射頻和基帶工程師進行業界最全面的 LTE 物理層信號分析。89600 VSA軟件的特性包括 :
● 一個選件中同時包含下行鏈路(OFDMA) 和上行鏈路 (SC-FDMA)
● FDD 模式，通用幀結構類型 1
● TDD 模式，通用幀結構類型 2
● 所有 LTE 帶寬 : 1.4 MHz 至 20 MHz
● 所有調制格式和序列 : BPSK、QPSK、16QAM、64QAM 和 CAZAC (Zadoff-Chu)
● 高達 4x4 DL MIMO 可支持 4 通道平臺
● 自動檢測和解調下行鏈路用戶突發信號
● EVM < -50 dB (<0.35%)，處于業界領先水平 ( 不同的測量平臺存在差異 )
● 多種通道內測量和跡線可供選擇— 整體 / 數據部分 / 參考信號的EVM、EVM/ 通道、載波、符號、資源塊和時隙。
● 設計出色的用戶界面，包括多達六個屏幕 ( 可同時顯示，也可根據用戶的選擇進行顯示 )、顏色編碼和用于連接多條跡線的游標。

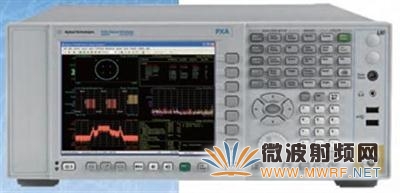

Agilent PXA 高性能信號分析儀，在內部運行 LTE 軟件

下行鏈路 4x4 MIMO 分析顯示了每層的誤碼跡線和誤碼表以及彩色編碼的頻率響應跡線。

在解調參考信號 (DM-RS) 和凈荷數據上進行上行鏈路 LTE 分析。DM-RS 使用 CAZAC 序列，如跡線 A 上的恒定幅度所示。
