為了完成仲裁，每個儀器設計庫均有一個獨一無二的子系統ID，從而使得多個庫能夠共享一條寄存器總線。為了更好地總結VST儀器設計庫的通信策略，表2說明了每個庫所采用的策略。

	控制器和指示器	DMA FIFOs	寄存器總線
DSP	X	–	–
RF In	–	–	X
RF Out	–	–	X
Basecard	–	–	X
多記錄采集	–	X	X
波形序列器	–	X	X
觸發同步	X	–	–
嵌入式配置	–	–	X

表2.  NI PXIe-5644R儀器設計庫的主機與FPGA數據交換機制。

另外，通過與嵌入式配置儀器設計庫配合使用，寄存器總線還可以在不牽涉主機的情況下完成FPGA觸發的重新配置。

由于儀器設計庫代表了賣主與用戶代碼之間的已定義接口，所以位于主機和FPGA兩者的調色板上。在LabVIEW VI方塊圖的主機情境下，儀器設計庫的主機側接口見于Functions>>FPGA Interface>>NI PXIe-5644R 或者 Functions>>FPGA Interface>>NI PXIe-5645R。在FPGA側，則位于Functions>>NI PXIe-5644R 或者 Functions>>NI PXIe-5645R下。

VST儀器設計庫的主機調色板

VST儀器設計庫的FPGA調色板

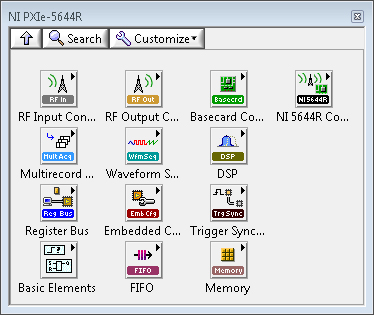

圖3. NI VST儀器設計庫的主機和FPGA調色板。FPGA調色板包含了實現常用底層功能的其他儀器設計庫

3. LabVIEW項目樣例

NI VST儀器設計庫的能力強大，但是并不能單槍匹馬地完全滿足軟件設計儀器實現默認功能的要求，也不能提供大多數VSA和VSG儀器編程人員所熟悉的簡單主機接口。

LabVIEW 2012提供了一個新功能，這種方便的機制不僅能夠分配附加代碼，從而提供默認、預編譯的功能和一個方便的主機接口，而且還使用戶能夠輕松地掌握這些代碼。此機制是LabVIEW項目樣例，將LabVIEW項目、具體VI，以及相關文件復制到用戶指定的硬盤位置。另外還提供文件重命名和更新VI標題的能力。

圖4.利用LabVIEW 2012項目樣例，軟件設計儀器的用戶可以完全掌握代碼的相關部分。

欲了解創建NI VST項目樣例的詳細信息，請訪問ni.com/vst/getting-started/zhs/。

NI PXIe-5644R的軟件安裝程序能夠創建具有不同特征的多個項目樣例。最類似于默認VSA和VSG功能的項目是Simple VSA/VSG項目樣例。此項目樣例提供了與其他VSA和VSG API相似的主機接口。Simple VSA/VSG項目樣例的高層架構和數據流如圖5所示。
