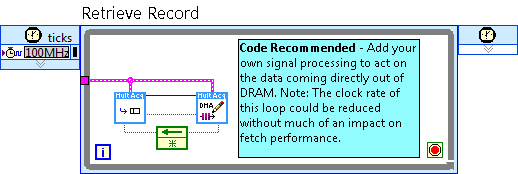

圖9.讀取循環提供了在已采集數據返回主機之前對其進行處理的機會。在默認情況下，讀取回路返回原始數據。

雖然頂層FPGA VI集合了13個儀器設計庫的功能，然而在主機上對所有這些庫進行獨立編程仍然不方便，并且此應用層主機代碼一點也不像傳統的VSA或者VSG API。為了解決此問題，Simple VSA/VSG項目樣例包含了一個附加主機層，將這些儀器設計庫集合在一個接口內，提供了與供應商定義的VSA/VSG API相類似的功能。LabVIEW類為此提供了一個方便的機制，即提供一個嚴格類型的會話，公有和私有方法，以及一個方便的子VI圖標頭文件保持機制。請注意，LabVIEW類中面向?qū)ο蟮睦^承，并沒有用于此主機接口。

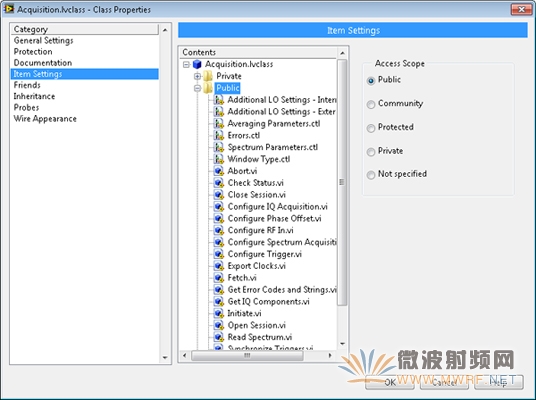

圖10.LabVIEW類提供了一個方便的功能集合和主機接口保持機制。

這個簡單的VSA/VSG樣例項目還提供了常見的RF VSA和VSG操作所用的若干個主機樣例，這些樣例說明了如何正確使用主機接口。這些樣例涵蓋頻域和I/Q采集；CW和基于序列的波形發生；以及多輸入多輸出（MIMO）同步。

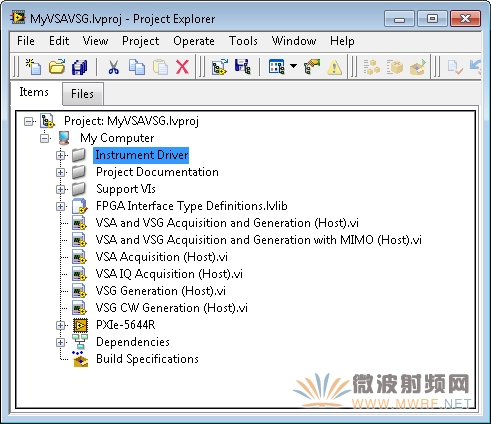

圖11.一些主機樣例說明了Simple VSA/VSG項目樣例使用基于類的主機接口的方法

簡單VSA/VSG項目樣例包含極多功能，并提供了熟悉的主機接口。然而該實用工具的代價就是代碼的復雜度。具體地說，F(xiàn)PGA上的DRAM采用基于波形的抽取，顯著增加代碼量、復雜度，以及VST FPGA資源占用。然而，并不是所有應用均需要基于波形或者儀器數據移動范式。一些應用更加適合實時流數據移動架構。對于這些應用，VST Streaming項目范例是一個更好的起點，自定義的自由度更廣。

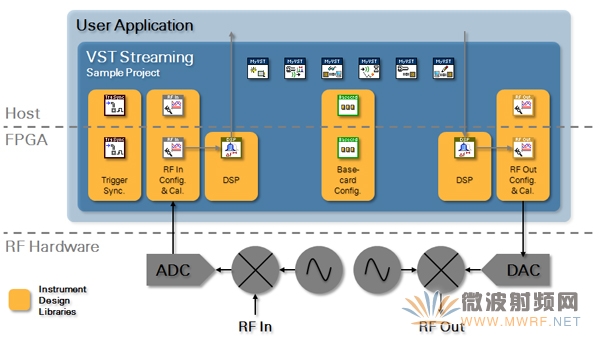

圖12.VST Streaming項目樣例在主機和FPGA上集合了儀器設計庫，提供了一個靈活地開發實時、低滯后信號處理和嵌入式應用的起

VST Streaming項目樣例的頂層FPGA VI的架構與簡單VSA/VSG項目樣例相近。然而如果仔細考察，會發現要簡單得多。可以明顯看出，VST Streaming沒有代碼量極多的配置過程。配置循環也簡單得多，只有一條寄存器總線而非兩條，并且所有子系統均包在一個子VI中。

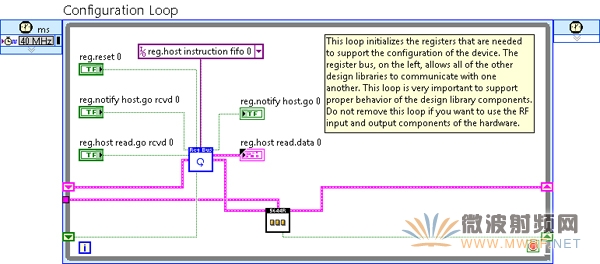

圖13.VST Streaming項目樣例中的FPGA VI配置回路，只有一個寄存器總線接口，比Simple VSA / VSG要簡單得多
