傳輸線工具

共地面特征阻抗計算器

2015-01-21 點擊：0

Surface Coplanar Line也可以稱為Coplanar Waveguide With Ground，即共地面模式，這里的共地面特征阻抗計算器可以幫助工程師快速地計算出結果。

[Diagram of PCB layers]

其中

εr是相對介電常數
W是間隙的寬度
S走線的寬度k
h是介質層的厚度

輸入PCB的 εr
輸入走線的寬度 mm
輸入間隙寬度  mm 等效介電常數 (εeff):
輸入介質層厚度  mm  特征阻抗(Zo)：  Ohms



共地面特征特征阻抗計算器使用JavaScript腳本，支持所有的主流瀏覽器。

以上公式摘自Brian C Wadell的書Transmission Line Design Handbook。

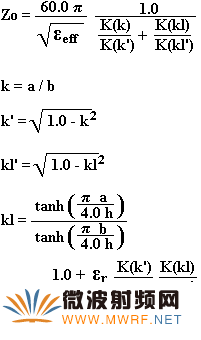

[All formulas for Eeff and Zo calculation]

為了避免成為傳輸線模式，建議h >> b。
