微帶線特征阻抗計算器

2015-01-21 點擊：0

在射頻電路及高速數字電路設計的過程中，傳輸線阻抗控制必不可少。微帶線是最受歡迎的傳輸線形式，給定微帶線線寬，微帶線厚度，PCB板材的相對介電常數εr ，這款計算器便可以快速地計算出微帶線的特征阻抗Zo，而且這款計算器的準確度絲毫不遜于商業軟件。

在射頻電路及高速數字電路設計的過程中，傳輸線阻抗控制必不可少。微帶線是最受歡迎的傳輸線形式，給定微帶線線寬，微帶線厚度，PCB板材的相對介電常數εr ，這款計算器便可以快速地計算出微帶線的特征阻抗Zo，而且這款計算器的準確度絲毫不遜于商業軟件。

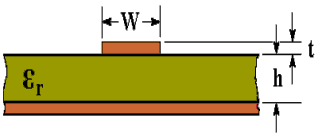

[diagram of PCB layers]



相對介電常數 εr
微帶線線寬 W  毫米
微帶線厚度 t  毫米 等效介電常數 (εeff):
介質層厚度 h  毫米 特征阻抗 (Zo):    歐姆



微帶線特征阻抗計算器使用JavaScript腳本，支持所有的主流瀏覽器。

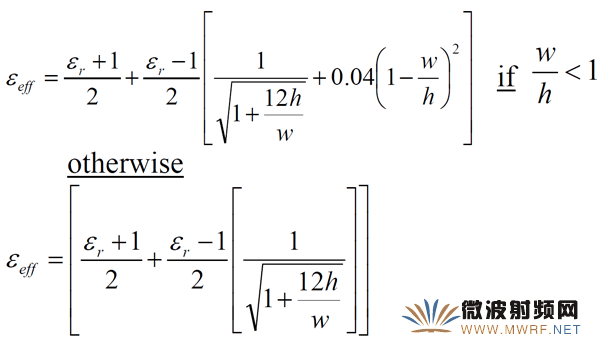

關于相對介電常數εr 與等效介電常數εeff

[calculation formula]

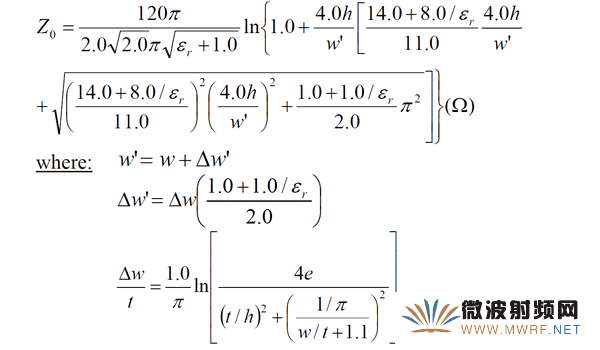

關于微帶線特征阻抗Zo

[calculation formula]
